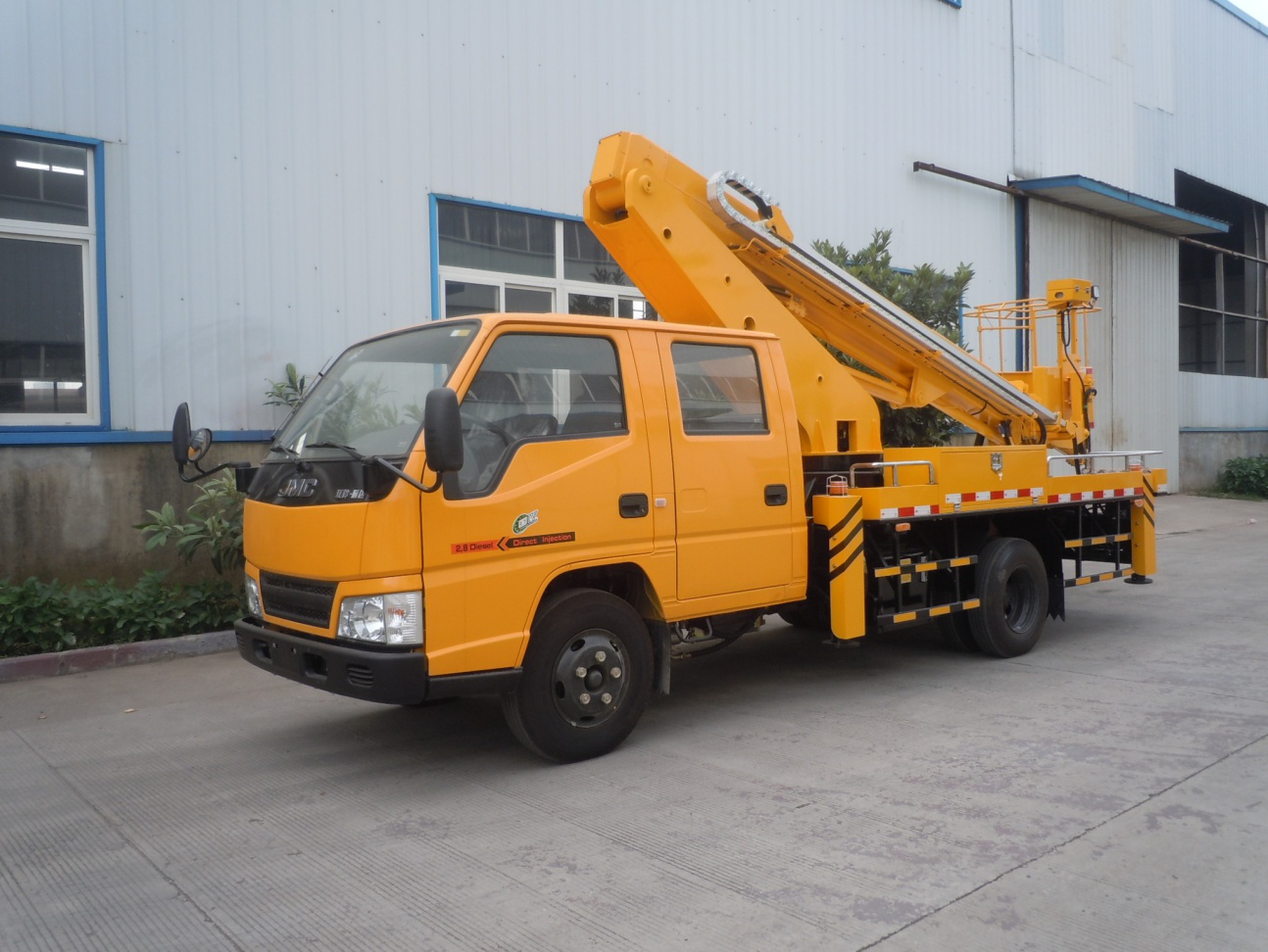

江铃双排18米高空作业车
|
【主要技术参数】
|
|
产品商标
|
润知星牌
|
公告批次
|
292
|
|
产品名称
|
SCS5060JGKJX型高空作业车
|
产品号
|
ZM85Z5CR02S
|
|
总质量(Kg)
|
5800
|
罐体容积(m3)
|
|
|
额定载质量(Kg)
|
|
外形尺寸(mm)
|
7750×2000×2995
|
|
整备质量(Kg)
|
5475
|
货厢尺寸(mm)
|
××
|
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
|
驾驶室准乘人数(人)
|
2+3
|
载质量利用系数
|
|
|
接近角/离去角(°)
|
27/15
|
前悬/后悬(mm)
|
1065/2025
|
|
轴数
|
2
|
轴距(mm)
|
3360
|
|
轴荷(Kg)
|
1990/3810
|
最高车速(Km/h)
|
100
|
|
该车用途为抢修电力、通讯、路灯等高空作业。主要装置为升降平台,作业臂。随底盘选装驾驶室。车辆后伸1300mm。侧,后防护采用碳钢/Q235B,焊接连接。后防护截面尺寸(宽×高) (mm):100×50,离地高390mm。ABS系统型号:APG3550500A,ABS系统生产厂家:浙江亚太机电股份有限公司。
|
|
【底盘技术参数】
|
|
底盘型号
|
JX1061TSG25
|
底盘名称
|
载货汽车底盘（二类）
|
|
商标名称
|
江铃牌
|
生产企业
|
江铃汽车股份有限公司
|
|
外形尺寸(mm)
|
5865×1880×2020
|
轮胎数
|
6
|
|
接近角/离去角(°)
|
27/18.5,15/18.5
|
轮胎规格
|
7.00R16LT 10PR
|
|
钢板弹簧片数
|
7/5+6
|
前轮距(mm)
|
1385
|
|
燃料种类
|
柴油
|
后轮距(mm)
|
1425
|
|
排放标准
|
GB17691-2005国Ⅴ,GB3847-2005
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
JX493ZLQ5
JX493ZLQ5A
|
江铃汽车股份有限公司
江铃汽车股份有限公司
|
2771
2771
|
85
85
|
主要技术参数
|
SCS5060JGKJX型高空作业车主要技术参数
|
|
类别
|
项目
|
单位
|
数据
|
|
尺寸参数
|
★总长
|
mm
|
7350
|
|
★总宽
|
mm
|
2080
|
|
★总高
|
mm
|
2920
|
|
质量参数
|
乘坐人数（含驾驶员）
|
人
|
5
|
|
总质量
|
kg
|
5555
|
|
主要性能参数
|
工作平台额定载荷
|
kg
|
200
|
|
最大作业高度★
|
m
|
16
|
|
★最大作业高度时作业幅度
|
m
|
-
|
|
★最大作业幅度
|
m
|
9
|
|
最大作业幅度时作业高度★
|
m
|
-
|
|
支腿跨距★
|
横向
|
mm
|
3500
|
|
纵向
|
mm
|
4000
|
|
行驶参数
|
★前悬
|
mm
|
1065
|
|
★后悬
|
mm
|
2125
|
|
★后伸
|
mm
|
800
|
|
★轴距
|
mm
|
3360
|
|
最高行驶速度
|
Km/h
|
100
|
|
接近角
|
.
|
27
|
|
离去角
|
.
|
15
|
配置说明
|
部件名称
|
简要说明
|
|
底盘
|
江铃JX1061TSG25
|
|
发动机
|
江铃柴油发动机，功率85KW，国五排放
|
|
驾驶室
|
双排座，可乘坐5人，驾驶室装备空调
|
|
围板及走台板
|
不锈钢围栏及防滑走台板
|
|
取力系统
|
机械操作
|
|
工作平台
|
1000x650x1200
|
|
臂架形式
|
★四节六边(16米、18米)三节六边（12米、14米）型工作臂，同步伸缩
|
|
回转装置
|
360度连续回转
|
|
支腿
|
★前H后H型，单独可调
|
|
操作
|
★工作平台和地面（可选）遥控器电气操作
|
|
控制系统
|
电液比例控制系统，实现无级调速
|
|
调平系统
|
液压自动调平
|
基本功能及安全配置
|
SCS5060JGKJX高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，最大作业高度18米，最大作业幅度9米。
|
|
名称
|
简要说明
|
|
上下车自动互锁装置
|
★用于上下车互锁，防止误操作发生危险
|
|
水平检测功能
|
★实时检测整车是否水平
|
|
应急电动应急泵
|
当发动机及主泵发生故障时，可将工作人员送回到地面
|
|
紧急停止装置
|
用于紧急停止操作
|
|
夜间安全警示装置
|
在车辆上有工程频闪灯，照明灯
|
|
整车水平状态测试仪
|
可检测整车横向纵向两个方向倾斜状态
|
|
发动机点火熄火
|
在转台和平台处可对发动机进行点火，熄火控制
|
主要性能特点
l前H后H型支腿，稳定性好，可同时或单独操作，适应多种工况。★
l主要配套液压、电器件：负载敏感比例阀、平衡阀、控制器等均为国内知名厂家生产。★
l底盘采用江铃国V底盘，配有空调，方向盘采用液压助力。
l配置整车水平仪，保证车辆水平，确保安全。★
l电脑控制，自动限幅，危险工作报警，安全性能卓越。下车有显示器，实时显示整车作业工况。★
l六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。伸缩油缸外置，链条伸缩机构，更容易观察故障点，方便维修。★
l整车电器采用CAN总线控制系统，线路整齐、简易。整车有二处操作：平台操作，也可在地面操作，安全可靠，工作效率高。★
l回转机构采用可调节式，方便调节
进口关键件明细表
|
名称
|
国家
|
简介
|
备注
|
|
电液比例阀
|
意大利
|
主要控制上车各动作供油量，用于调节速度、动作平稳
|
|
|
电器控制器
|
德国
|
CAN总线控制系统，（相当于电脑CPU）智能控制各动作及安全保护装置，免维修
|
|
|
下车多路阀
|
意大利
|
操纵支腿伸、缩，换向操作灵敏，动作轻便，平稳
|
|
|
电磁换向阀
|
意大利
|
上车各动作选择切换，各动作自动互锁，安全可控性
|
|
|
双向平衡阀
|
意大利
|
自锁功能，防止油管爆裂工作臂、平台自动下落，安全保护，还可以保证动作平稳
|
|
|
液压接头
|
美国
|
各液压管路相连接，无漏油、滴油、渗油现象
|
|
|
电动泵
|
德国
|
整车动作的应急动力源，承载压力高、效率高、寿命长
|
|
|
接近开关
|
日本
|
检测各支腿状态、软腿保护
|
|
|
行程开关
|
日本
|
上、下车互锁，动作限位
|
|
|
回转摆动缸
|
意大利
|
带动平台回转
|
|
